文 | 浙江省宁波市无线电管理局 周章旺

       摘要：着眼于加强无线电台站管理，浙江省宁波市无线电管理局不断深化无线电台站“双随机”及专项检查工作， 进一步提升现场检测能力，切实加大行政执法力度，确保相关无线电台站按照指配的频率及规定的技术指标运行，有效维护了空中电波秩序。本文重点介绍了数字微波接力站的现场核查及测试方法，以供读者参考。

       关键词：微波站 检测 毫米波 开场测试

       0 前言

       近年来，随着光纤技术及无线宽带传输技术的不断革新，民用数字微波接力站的应用有所萎缩，但陆地与海岛、城市与高山之间的数据传输需求依旧旺盛。由于数字微波接力站多建于高山、高楼、高塔（简称“三高”）上，给“双随机”及专项检查工作带来了一定的挑战。因此，检测人员需要一套适应野外的、便携可行的测试方法，来满足专项检查的需要，以提升工作效率。

       1 “双随机”和“三高”地点专项检查及其检测依据

       “双随机”和“三高”地点专项检查是依据国务院及省、市级主管部门下发的文件开展的，检测依据参考最新的国家标准或行业标准，主要包括：

       （1）国务院关于在市场监管领域全面推行部门联合“双随机、一公开”监管的意见（国发〔2019〕5 号）

       （2）浙江省无线电管理办公室关于印发《亚运赛区 “三高”（高楼、高山、高塔）地点无线电台站专项检查工作方案》的通知（浙无办〔2022〕1 号 ）

       （3）关于开展杭州亚运会宁波赛区“三高”地点无线电台站专项检查的通知（甬无管〔2022〕3 号）

       （4）GB/T 14618-2012 视距微波接力通信系统与空间无线电通信系统共用频率的技术要求

       （5）GB/T 13159-2008 数字微波通信系统进网技术要求

       （6）YD/T 744-2009 准同步数字系列（PDH）数字微波通信设备和系统技术要求及测试方法

       2 现场核查的测试方法

       对数字微波接力站的“双随机”及专项检查，主要是核查指配给使用单位的频率许可、台站许可的实际使用情况是否符合许可要求。其中，射频参数主要核查台站的发射频率、发射功率、发射带宽等参数是否符合许可要求。

       数字微波接力站一般都建在高山、高楼、高塔上，方向性比卫星地球站强，传输方向的波瓣尖锐，信号传输的旁瓣泄漏少，甚至出现过与天线辐射主向偏离5度都无法正常接收的情况。要对数字微波接力站进行有效测试，就必须在出发前做好测试准备。

       2.1 仪器设备的配置

       目前，国家及浙江省无线电管理机构指配给宁波使用单位的频率大多在18GHz 频段内，但依据YD/T 744-2009《准同步数字系列（PDH）数字微波通信设备和系统技术要求及测试方法》，微波接力站的最高工作频段已达55GHz，因此，检测仪器和设备的配置要与实际指配频率、功率相适应。频谱分析仪、大功率衰减器、定向耦合器、滤波器、微波定向测试天线等仪器设备及电缆配置， 必须满足18GHz或以上的工作需要。

       2.2 现场测试方法

       以下是数字微波接力站的几种常见测试方法。技术人员可利用频谱分析仪测量其工作频率和误差、占用带宽以及峰值电平，并换算出实际发射功率等参数。

       2.2.1 闭路测试衰减器法

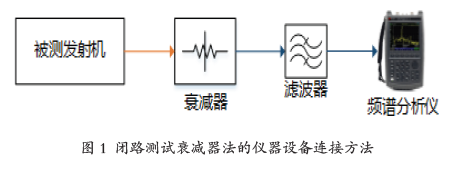

       按照核查及检测流程，需要对新设数字微波接力站的射频发射机进行闭路电性能指标的测试，仪器设备连接方法见图1。现场测试中，为避免大功率信号烧坏检测仪器，必须配备功率足够大及与发射机频率相匹配的衰减器。

       2.2.2 闭路测试定向耦合器法

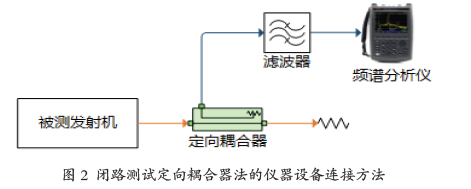

       为了在不影响被测数字微波接力站正常工作的情况下，准确测量发射机的性能，需要在发射机的主馈管中串入一个定向耦合器，导出一部分信号至频谱分析仪。这个定向耦合器可以是测试系统的一部分，也可采用被测系统自带的取样耦合器。仪器设备连接方法见图2。

       2.2.3 开路测试定向天线法

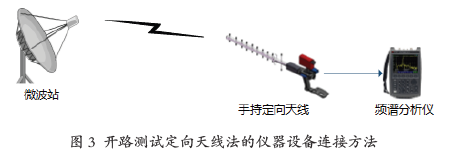

       有些数字微波接力站的射频部分安装在高塔上，不便于进行闭路测试，则可以采用开路测试法。该方法需配置与指配微波频率（台站）相适应的高增益定向天线、高增益低噪放大器和实时便携频谱仪。开路测试时，高增益定向天线的指向要与数字微波接力站发射信号的方向相对， 天线接收到的信号通过高增益低噪放大器传输到便携式频谱仪，便可测出相应的射频参数。发射功率可以根据路径损耗公式进行换算。仪器设备连接方法见图3。

       2.2.4 无人机携带接收机及定向天线测试法

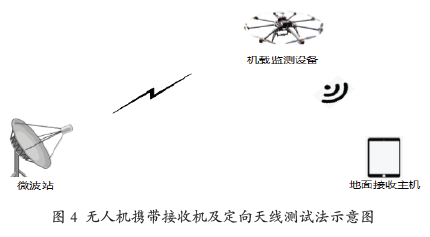

       数字微波接力站大多设在高山、高塔、高楼上，当使用开路测试定向天线法不能接收到微波信号时，可以通过无人机携带微型接收机以及轻便的定向天线和低噪放大器进行空中测试，测试频谱及射频参数直接传输到地面接收设备。仪器设备连接方法见图4。

       3 推进监管常态化

       截至2022年6月底，根据浙江省无线电管理办公室关于印发《亚运赛区 “三高”（高楼、高山、高塔）地点无线电台站专项检查工作方案》的通知（浙无办〔2022〕1 号）以及本年度工作部署，浙江省宁波市无管局已经完成了对“三高”地点无线电台站（包括空间业务站及数字微波接力站）的“双随机”核查及专项检查工作。在“三高”地点、“双随机”专项检查及日常巡查中，共检查了9座高山、28座高楼，涉及73家单位的108个台站设备， 其中，包括数字微波台站12个。检查过程中，发现36家用户设台不合规，立案处理29起，其中，涉及罚没设备或罚款的11起，约谈整改8起。

       今后，宁波市无管局将不断深化对数字微波接力站等无线电台站的“双随机”及专项检查工作，提升现场检测能力，加大行政执法力度，为维护良好的电磁环境而不懈努力。

       参考文献：

       [1] YD/T 746-1995 点对多点微波通信系统技术要求和测量方法

       [2] GB/T 13503-1992 数字微波接力通信设备通用技术条件

       [3] GB/T 13616-2009 数字微波接力站电磁环境保护要求
